微帶功分器-一把切開射頻信號的“利刃”

2023/09/21

在你打開手機一邊在線聽著音樂,一邊下載老師或是老板發送的文件的時候,有沒有想過你只接收了一路信號卻分別得到了音頻與文字信息。難道這一路信號我們一直使用到底嗎?顯然這是不可能的,我們需要將信號在保持特性的情況下分散開,再分別從中提取有用的信號。而這正需要用到微帶功分器這一器件。

微帶功分器,顧名思義,其作用是將輸入的信號按一定功率比分開輸出且保持信號的相位相同。功分器作為微波器件中基礎而重要的器件,在現代無線通信系統發展以及相控陣?yán)走_(dá)研發中都有著關鍵的用處。而實際上在極高的頻率下,需要的等效電路元件值極小,同時為了實現較高的集成度,人們常使用微帶線完成功分器的設計。

這篇發表于《微波與無線元件》(IEEE Microwave and Wireless Component Letter)期刊上的論文設計了一基于SIDGS結構的無源微帶二路功分器。該功分器的綜合性能表現優于現有設計,擁有巨大的應用前景。



設計亮點

該功分器的核心可以分為功分部分與濾波部分。輸入信號經過功分部分后被均分,再各自通過相應頻率的帶通濾波器后輸出。功分與濾波部分分別采取改良的WPD(威爾克森功分器)結構和SIDGS結構進行設計。

該功分器的亮點即在于引入SIDGS結構。SIDGS結構源于DGS結構(缺陷接地結構)。相比一般的微帶線設計中擁有完整的金屬地,DGS結構通過在金屬地上雕刻出各種各樣的花紋來實現阻抗變換的功能。后來DGS這一特點拓展到其他器件的設計中,科研人員將其運用到濾波器、功分器、巴倫等等方面,都有許多成果。

但是在實際使用中,DGS本身依賴于對金屬地的缺陷雕刻,所以導致制成的器件不能直接作用于外部金屬結構,以免破壞了其基本特性。同時也與普通微帶結構相似,在更高頻下對外會產生較大輻射。

SIDGS就針對這兩個缺點,通過引入額外地以及接地金屬通道的方式,首先保證我們進行雕刻的金屬地不與外部有直接的物理接觸,防止了其失效的可能。同時通過引入貫穿的金屬通道達到基片集成的效果,進一步保證金屬地的缺陷特性不會受到外界影響。后來實物測試還將證明這一設計還能解決困擾著科研人員的電磁輻射問題。

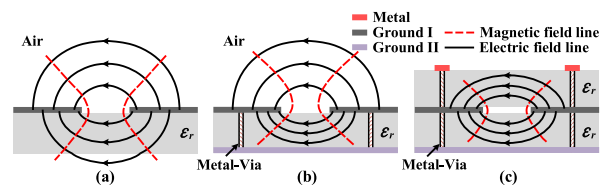

DGSSIDGS模型示意對比



性能優點

其基本參數相比現有的功分器有一定提升,但是該設計最大的優點在于由SIDGS所引入的極寬阻帶和極小電磁輻射。

如第一節中的示意圖,相比基于DGS設計的功分器結構,隨著頻率的增加,傳統功分器傳遞中的信號能量容易直接發射到空氣中去,發揮出類似天線的輻射效果。然而在SIDGS的結構中,金屬通道的存在使得最邊緣兩層相互溝通,發揮出類似波導的屏蔽效果,有效將電磁能量鎖定在缺陷地與上下金屬層之間,從而達到極寬阻帶和極小電磁輻射的效果。

在這一方面的性能提升的意義在于,將該功分器應用到具體系統中時,極小的電磁輻射能夠減少該器件對其余部分的影響,提升系統整體的穩定性。同時缺陷地的應用本身也更適合實際芯片無完整地的特性,能夠滿足集成設計的要求。

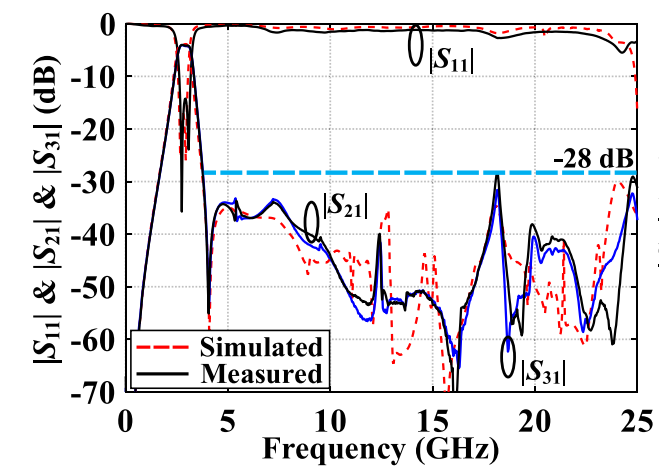

該功分器的幅頻特性曲線



應用前景

該功分器作為一基礎元件,將來可能在無線通信以及相控陣?yán)走_(dá)等應用中大放異彩。

在無線通信領域中,在接收端、信號處理端、發射端均可以得到應用。例如為了增大信號的覆蓋范圍,可以利用功分器將輸出信號進行等分后經兩方向不同的天線進行發射。這種方法在人數較少的山區中應用比較廣泛。因為不增加額外的信號產生組件,在節省功率和成本上都有很大意義。

相控陣?yán)走_(dá)作為現代軍事中最新也是最強的雷達技術。由于擁有精度高、范圍大、捕捉目標多以及能耗小等優點,在軍事領域影響巨大,美軍的宙斯號航空母艦以及我國自主研發的中華神盾上均搭載有該雷達。其基本原理就是發射多路經過處理的探測信號,在空氣中疊加形成集中的能夠發現目標的雷達波束,并且通過控制部分改變發射信號使得波束的探測方向能自由改變。而在預處理中需要得到許多相同特性的信號,就要將信號源發出的信號進行均分,性能優異的功分器正好可以滿足這一需求。


搭載有我國自研相控陣?yán)走_(dá)的艦橋
